Ποιες είναι οι διαφορές μεταξύ παλμικών βαλβίδων ορθής γωνίας, βυθισμένης και ευθεία διέλευσης; Πώς να επιλέξετε με βάση τις απαιτήσεις;

Ως τα βασικά στοιχεία ενεργοποίησης στα συστήματα καθαρισμού με παλμικό πίδακα, η ηλεκτρομαγνητική βαλβίδα παλμού χρησιμεύει ως ο «διακόπτης» πεπιεσμένου αέρα για τους συλλέκτες σκόνης σακουλών με παλμική εκτόξευση. Η απόδοσή του επηρεάζει άμεσα την ικανότητα επεξεργασίας του συλλέκτη και την αποτελεσματικότητα σύλληψης σκόνης. Για να βοηθήσει τους χρήστες του κλάδου να κατανοήσουν με ακρίβεια τις τεχνικές διαφορές μεταξύ των τριών βασικών τύπων παλμικών βαλβίδων - ορθής γωνίας, βυθισμένης και ευθεία - και να διαμορφώσουν επιστημονικά σχέδια επιλογής, αυτό το άρθρο περιγράφει συστηματικά τη δομή, τις αρχές και τα εφαρμοστέα σενάρια αυτών των βαλβίδων με βάση τις τεχνικές προδιαγραφές του κλάδου και τα χαρακτηριστικά του προϊόντος. Παρέχει αναφορά για μηχανολογικό σχεδιασμό αφαίρεσης σκόνης και λειτουργία και συντήρηση εξοπλισμού.

I. Βασικοί ορισμοί και δομικά χαρακτηριστικά των τριών τύπων παλμικών βαλβίδων

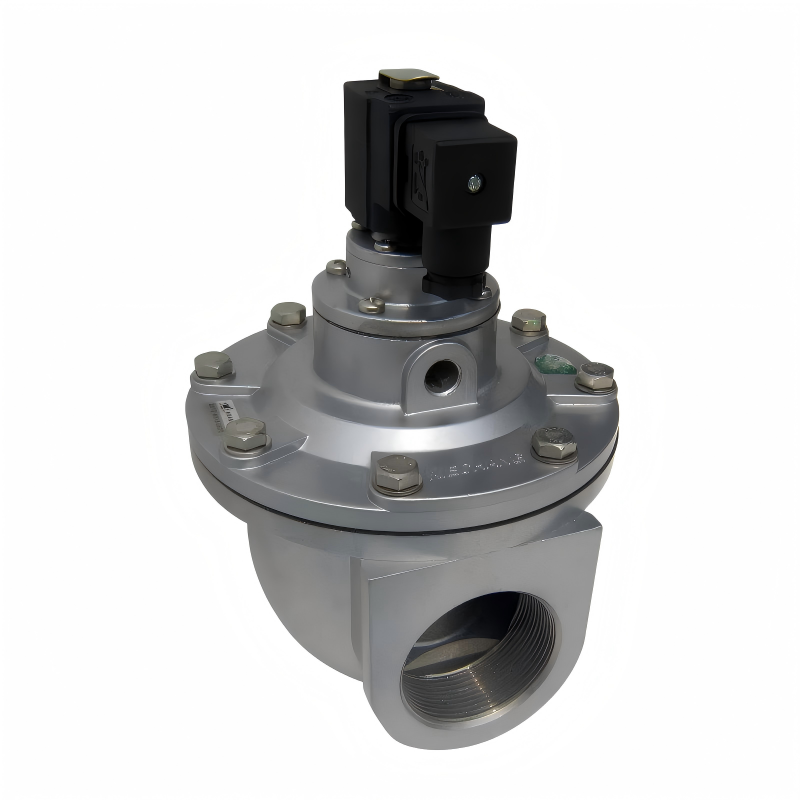

Ηλεκτρομαγνητική βαλβίδα παλμού δεξιάς γωνίας

Το χαρακτηριστικό του είναι ότι οι σωλήνες εισαγωγής και εξαγωγής αέρα της βαλβίδας ορθής γωνίας βρίσκονται σε γωνία 90°. Το σώμα και το καπό της βαλβίδας είναι χυτά με υλικό από κράμα αλουμινίου. Μετά την επιφανειακή επεξεργασία, παρουσιάζουν εξαιρετική αντοχή στη διάβρωση. Το διάφραγμα και το παρέμβυσμα στεγανοποίησης παράγονται χρησιμοποιώντας μια βουλκανισμένη σύνθετη διαδικασία. Οι πρώτες ύλες για την ηλεκτρομαγνητική κεφαλή πιλότου αποτελούνται από μαγνητικά υλικά υψηλής απόδοσης και υλικά μαγνητικής θωράκισης από ανοξείδωτο χάλυβα. Τα κρίσιμα εξαρτήματα όπως ελατήρια και συνδετήρες είναι κατασκευασμένα από ανοξείδωτο χάλυβα. Μέθοδος σύνδεσης: Ο σωλήνας διανομής αέρα (δεξαμενή αέρα) και ο σωλήνας φυσήματος του συλλέκτη σκόνης εισάγονται στην είσοδο και την έξοδο της βαλβίδας αντίστοιχα, σφραγισμένα με παξιμάδια συμπίεσης και στα δύο άκρα.

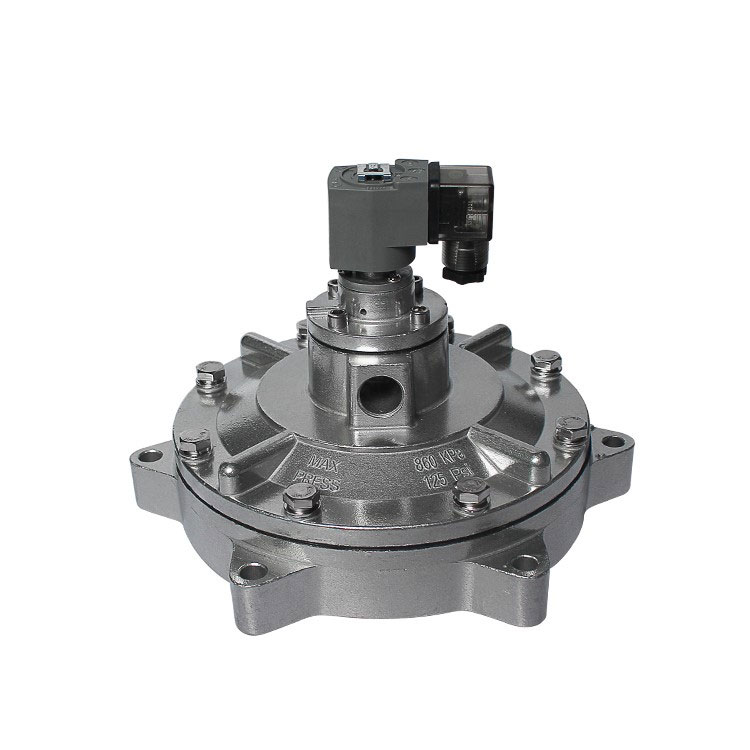

Βυθισμένη ηλεκτρομαγνητική βαλβίδα παλμού

Αποτελείται από ηλεκτρομαγνητική κεφαλή πιλότου, διάταξη διαφράγματος (διάφραγμα, ελατήριο πίεσης, στεγανοποίηση) και σώμα βαλβίδας. Εγκατεστημένο βυθισμένο μέσα στη δεξαμενή αέρα, συνδέεται με τη δεξαμενή μέσω μιας φλάντζας. Η θύρα εξόδου βρίσκεται κεντρικά μέσα στο σώμα της βαλβίδας μέσα στη δεξαμενή, εκτείνεται μέσω εξαρτημάτων όπως μια συσκευή διείσδυσης τοίχου για να εισέλθει στον θάλαμο εμφύσησης για λειτουργία. Αυτός ο τύπος βαλβίδας διαθέτει βελτιστοποιημένη σχεδίαση καναλιού ροής που μειώνει αποτελεσματικά την αντίσταση ροής αερίου, εξασφαλίζοντας σταθερή λειτουργία ακόμη και υπό συνθήκες χαμηλής πίεσης. Αυτός ο σχεδιασμός μειώνει την κατανάλωση ενέργειας και παρατείνει τη διάρκεια ζωής του διαφράγματος.

Ηλεκτρομαγνητική παλμική βαλβίδα ευθείας διέλευσης

Οι κεντρικές γραμμές της εισόδου και της εξόδου αέρα είναι ευθυγραμμισμένες σε ευθεία γραμμή χωρίς γωνιακή απόκλιση, με την κατεύθυνση ροής αερίου να σημειώνεται σαφώς στην επιφάνεια του σώματος της βαλβίδας. Η εγκατάσταση περιλαμβάνει τη σύνδεση του ενός άκρου στον σωλήνα αέρα που εκτείνεται από τη δεξαμενή αέρα και του άλλου άκρου στον σωλήνα αέρα του θαλάμου εμφύσησης. Η απλή δομή του διευκολύνει την εγκατάσταση, καθιστώντας το ένα κοινό εξάρτημα στους συλλέκτες σκόνης παλμών δεξαμενής αέρα.

II. Συγκριτική Ανάλυση Κοινών και Διακριτικών Αρχών Εργασίας

Αρχή λειτουργίας των βαλβίδων παλμών ορθής γωνίας

Ένα διάφραγμα μέσα στη βαλβίδα τη χωρίζει σε μπροστινούς και πίσω θαλάμους αέρα. Όταν παρέχεται πεπιεσμένος αέρας, εισέρχεται στον πίσω θάλαμο μέσω μιας θύρας γκαζιού. Η πίεση στον πίσω θάλαμο αναγκάζει το διάφραγμα να σφραγίσει τη θύρα εξόδου, τοποθετώντας τη βαλβίδα σε «κλειστή» κατάσταση.

Ένα ηλεκτρικό σήμα από το όργανο ελέγχου παλμικής εκτόξευσης κινεί τον οπλισμό της βαλβίδας ηλεκτρομαγνητικού παλμού, ανοίγοντας την οπή εξαερισμού του πίσω θαλάμου. Ο πίσω θάλαμος αποσυμπιέζεται γρήγορα, προκαλώντας την απόσυρση του διαφράγματος. Στη συνέχεια, ο πεπιεσμένος αέρας εκτοξεύεται μέσω της εξόδου της βαλβίδας, τοποθετώντας τη βαλβίδα παλμού στην «ανοικτή» κατάσταση. Η στιγμιαία απελευθέρωση πεπιεσμένου αέρα δημιουργεί ένα ρεύμα πίδακα.

Όταν σταματήσει το ηλεκτρικό σήμα από τον ελεγκτή παλμών, ο οπλισμός της βαλβίδας επαναφέρει. Ο εξαερισμός του πίσω θαλάμου κλείνει και η πίεση στον πίσω θάλαμο αυξάνεται, αναγκάζοντας το διάφραγμα πίσω στην έξοδο της βαλβίδας. Η παλμική βαλβίδα επιστρέφει στην «κλειστή» κατάσταση.

Αρχή λειτουργίας της βυθισμένης παλμικής βαλβίδας

Η βαλβίδα παλμού χωρίζεται σε μπροστινό και οπίσθιο θάλαμο. Όταν παρέχεται πεπιεσμένος αέρας, εισέρχεται στον πίσω θάλαμο μέσω ενός στομίου γκαζιού. Η πίεση στον πίσω θάλαμο αναγκάζει το διάφραγμα να σφραγίσει την έξοδο της βαλβίδας, διατηρώντας τη βαλβίδα παλμού στην «κλειστή» κατάσταση.

Όταν ένα ηλεκτρικό σήμα από τον ελεγκτή παλμών κινεί τον οπλισμό της βαλβίδας, ανοίγει η οπή εξαερισμού του πίσω θαλάμου. Η ταχεία απώλεια πίεσης στον πίσω θάλαμο προκαλεί την κίνηση του διαφράγματος, επιτρέποντας στον πεπιεσμένο αέρα να εκκενωθεί μέσω της εξόδου της βαλβίδας. Η βαλβίδα παλμού εισέρχεται στην «ανοικτή» κατάσταση, απελευθερώνοντας στιγμιαία μια έκρηξη πεπιεσμένου αέρα.

Όταν το ηλεκτρικό σήμα από τον ελεγκτή παλμού παύει, ο οπλισμός της βαλβίδας επανέρχεται, ο αεραγωγός του πίσω θαλάμου κλείνει και η πίεση στον πίσω θάλαμο αυξάνεται, αναγκάζοντας το διάφραγμα να σφραγίσει την έξοδο της βαλβίδας. Η παλμική βαλβίδα επιστρέφει στην «κλειστή» κατάσταση.

Αρχή λειτουργίας της βαλβίδας παλμού ευθείας διέλευσης

1. Κλείσιμο Power-Off: Ο πεπιεσμένος αέρας εισέρχεται στον πίσω θάλαμο μέσω της οπής του γκαζιού. Πίεση πίσω θαλάμου > πίεση μπροστινού θαλάμου, πιέζοντας το διάφραγμα για να σφραγίσει την έξοδο της κύριας βαλβίδας, κλείνοντας τη βαλβίδα.

2. Άνοιγμα ενεργοποίησης: Ο ελεγκτής παλμών στέλνει ένα σήμα, η ηλεκτρομαγνητική δύναμη ανυψώνει τον οπλισμό, ανοίγοντας την οπή εξαερισμού. Ο πίσω θάλαμος αποσυμπιέζεται γρήγορα, δημιουργώντας μια διαφορά πίεσης μεταξύ του μπροστινού και του πίσω θαλάμου. Το διάφραγμα κινείται προς τα πίσω, ανοίγοντας την κύρια θύρα βαλβίδας και ο πεπιεσμένος αέρας διοχετεύεται έξω.

3. Επαναφορά απενεργοποίησης: Όταν σταματήσει το ηλεκτρικό σήμα, το ελατήριο οπλισμού επιστρέφει, κλείνοντας την οπή εξαερισμού. Η πίεση στον πίσω θάλαμο αποκαθίσταται μέσω της οπής του γκαζιού, προκαλώντας επαναφορά του διαφράγματος και κλείσιμο της κύριας θύρας της βαλβίδας, επιστρέφοντας στην αρχική κατάσταση.

III. Βασικές Τεχνικές Παράμετροι και Κριτήρια Επιλογής

Τυποποίηση βασικών τεχνικών παραμέτρων: Οι οικιακές παλμικές βαλβίδες ορθής γωνίας και ευθείας διέλευσης λειτουργούν εντός εύρους πίεσης 0,4-0,6 MPa. Τα εισαγόμενα αντίστοιχα λειτουργούν ομοιόμορφα στα 0,4-0,6 MPa ανεξάρτητα από τον τύπο. Και οι δύο κατηγορίες δεν παρουσιάζουν θεμελιώδεις διαφορές στην ανοχή πίεσης ή στην ονομαστική πίεση εφαρμογής.

Τρεις Βασικές Αρχές Επιστημονικής Επιλογής

1. Αρχή συμβατότητας με πίεση λειτουργίας: Για σενάρια χαμηλής πίεσης (που απαιτούν μειωμένη πίεση πηγής αέρα), δώστε προτεραιότητα στις βυθισμένες βαλβίδες ηλεκτρομαγνητικού παλμού. Για τυπικές συνθήκες πίεσης (0,4-0,6 MPa), επιλέξτε ευέλικτα τύπους ορθής γωνίας ή ευθύγραμμης γωνίας με βάση τους περιορισμούς εγκατάστασης.

2.Αρχή αντιστοίχισης χώρου εγκατάστασης: Όταν η δεξαμενή αέρα και ο σωλήνας αέρα είναι κατακόρυφα ευθυγραμμισμένες, χρησιμοποιήστε βαλβίδες ηλεκτρομαγνητικού παλμού δεξιάς γωνίας. Για γραμμικές διατάξεις, χρησιμοποιήστε απευθείας ηλεκτρομαγνητικές βαλβίδες παλμού. Όταν απαιτείται εσωτερική εγκατάσταση στο εσωτερικό της δεξαμενής αέρα, προτιμώνται οι βυθισμένες ηλεκτρομαγνητικές βαλβίδες παλμών.

3. Αρχή αντιστοιχίας τύπου εξοπλισμού: Οι συλλέκτες παλμικής σκόνης του κιβωτίου αέρα θα πρέπει κυρίως να χρησιμοποιούν απευθείας ηλεκτρομαγνητικές βαλβίδες παλμών. Οι συλλέκτες σκόνης παλμικών σακουλών μπορούν να επιλέξουν ηλεκτρομαγνητικές βαλβίδες παλμού ορθής γωνίας με βάση τη γωνία εγκατάστασης. Για μεγάλα συστήματα συλλογής σκόνης που λειτουργούν υπό συνθήκες χαμηλής πίεσης, συνιστώνται βυθισμένες ηλεκτρομαγνητικές βαλβίδες παλμών.

IV. Πλαίσιο και προοπτική εφαρμογών βιομηχανίας

Η ηλεκτρομαγνητική βαλβίδα παλμού χρησιμοποιείται εκτενώς σε εφαρμογές συλλογής σκόνης και η σταθερότητα της απόδοσής της επηρεάζει άμεσα την αποτελεσματικότητα της περιβαλλοντικής επεξεργασίας και τη συνέχεια της βιομηχανικής παραγωγής. Καθώς τα περιβαλλοντικά πρότυπα συνεχίζουν να βελτιώνονται, οι απαιτήσεις για ενεργειακά αποδοτικές και μεγάλης διάρκειας παλμικές βαλβίδες συνεχίζουν να αυξάνονται. Αυτή η έκδοση τεχνικών συγκρίσεων και οδηγιών επιλογής για τρεις κύριους τύπους παλμικών βαλβίδων στοχεύει να βοηθήσει τους χρήστες του κλάδου να αποφύγουν τις παγίδες επιλογής, να βελτιώσουν την αποτελεσματικότητα του συστήματος συλλογής σκόνης και να μειώσουν το λειτουργικό κόστος. Στο μέλλον, οι τεχνολογικές εξελίξεις θα επικεντρωθούν σε πιο ακριβή έλεγχο πίεσης, παρατεταμένη διάρκεια ζωής και ευρύτερη προσαρμοστικότητα σε διαφορετικές συνθήκες λειτουργίας, παρέχοντας υποστήριξη βασικών στοιχείων για βιομηχανικό πράσινο μετασχηματισμό.
