Βαλβίδα παλμών εμβόλου

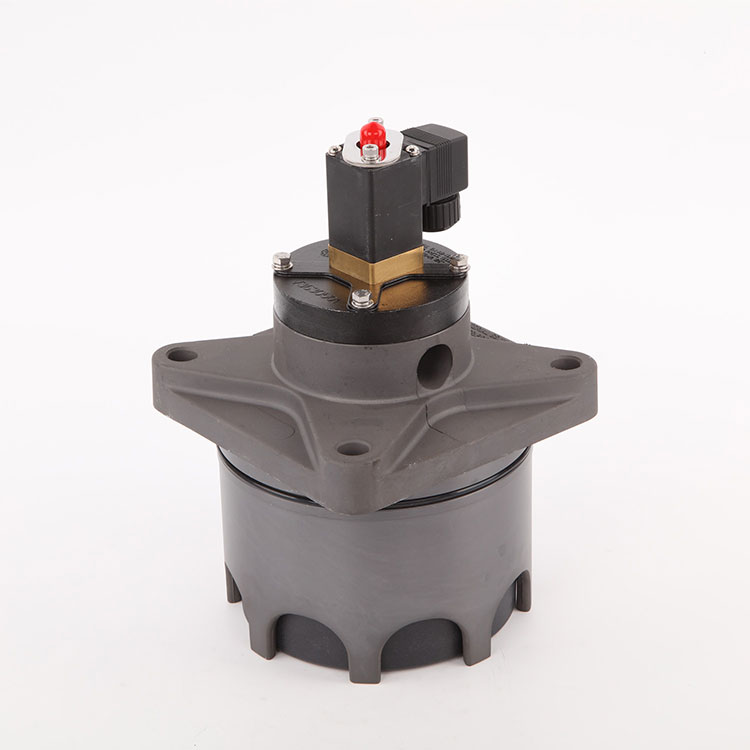

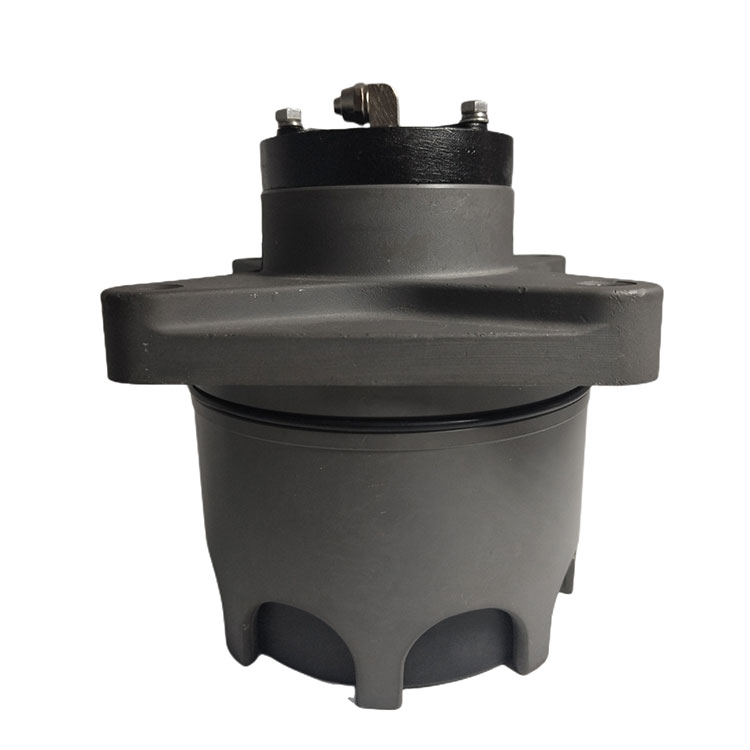

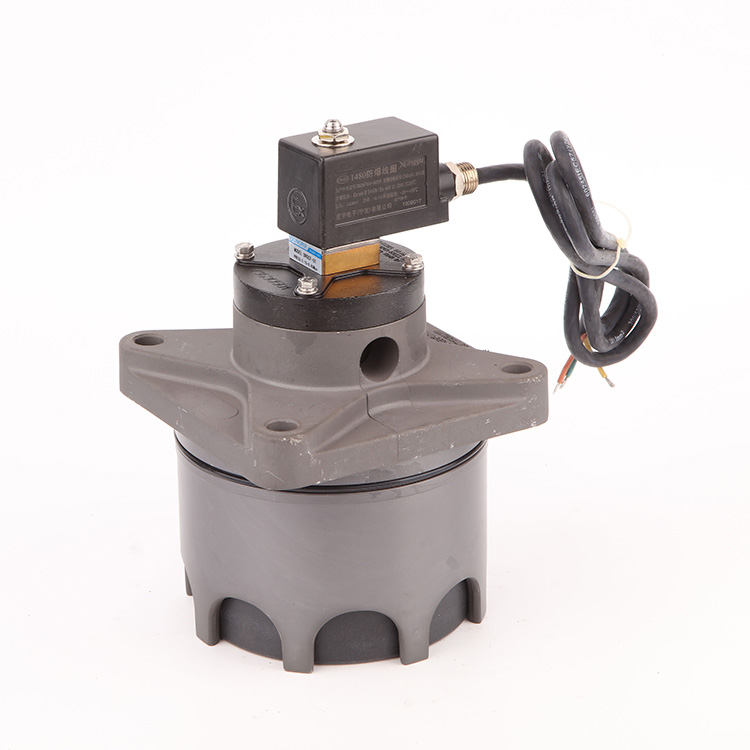

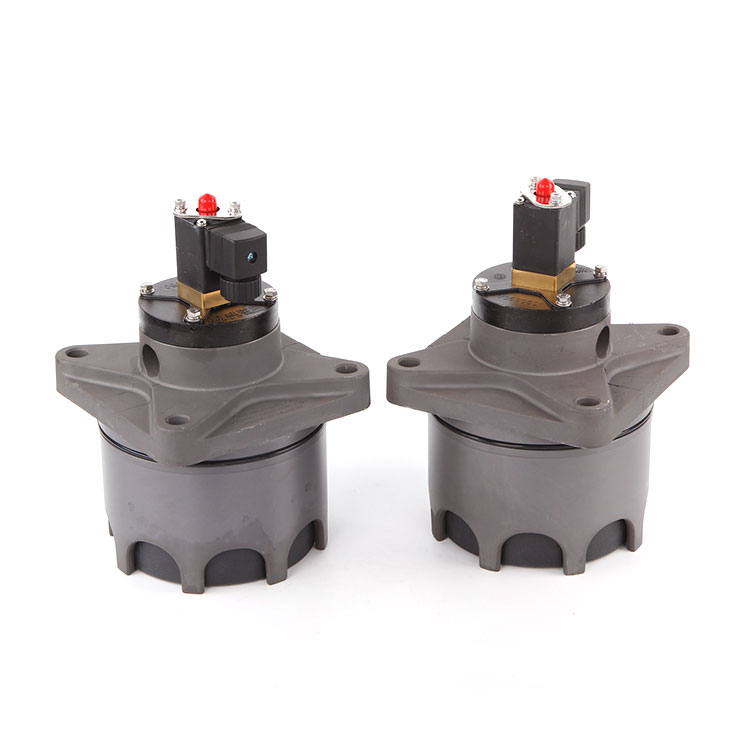

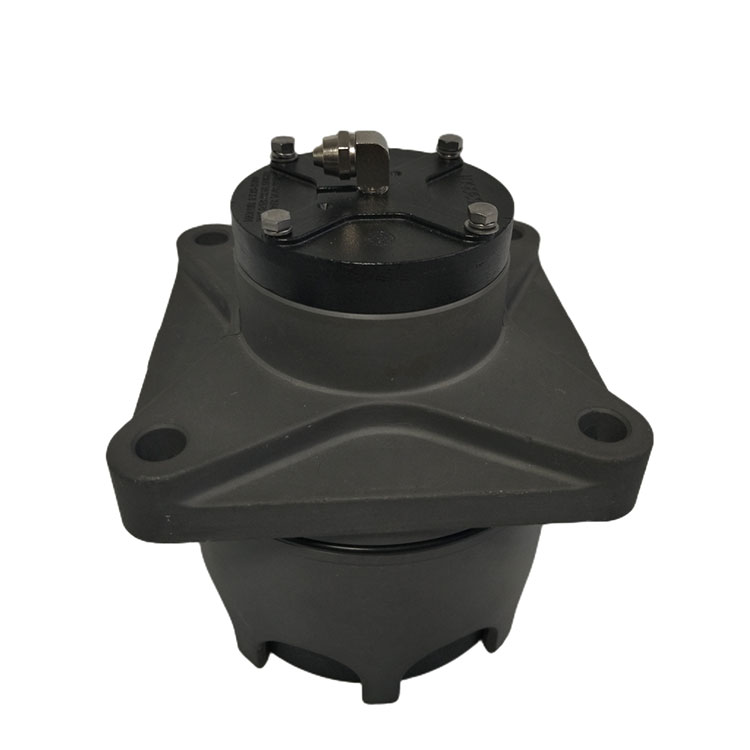

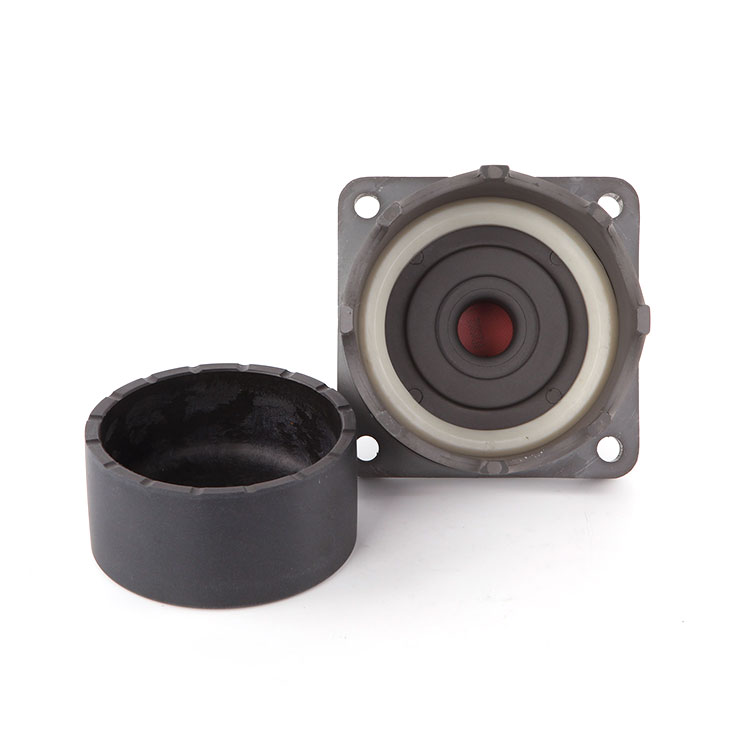

Το Qingdao Star Machine παρέχει V1614718 βαλβίδα παλμών εμβόλου, βασίζεται στην ηλεκτρομαγνητική παλμική βαλβίδα και τον σχεδιασμό του μηχανισμού εμβόλου, υιοθετώντας ενσωματωμένη δομή, με ισχυρότερη απόδοση και μεγαλύτερη διάρκεια ζωής. Τα βασικά χαρακτηριστικά του είναι:

Δομικά χαρακτηριστικά

Αποτελείται από ηλεκτρομαγνητική πιλοτική κεφαλή, έμβολο και σώμα βαλβίδων, η περιοχή του οπίσθιου θαλάμου του εμβόλου είναι μεγαλύτερη από τον μπροστινό θάλαμο και η πνευματική δύναμη εξασφαλίζει ευαίσθητη κατάσταση κλεισίματος.

Ακύρωση διαφράγματος από καουτσούκ και ελατήριο πίεσης, η χρήση δομής εμβόλου υψηλής αντοχής, βελτιώνει σημαντικά την ανθεκτικότητα.

Η αρχή λειτουργίας της βαλβίδας παλμών εμβόλου διαιρείται σε δύο στάδια:

Κατάσταση εκτόξευσης: Αφού εισάγεται το σήμα από τον ηλεκτρομαγνητικό πιλοτικό κεφάλι ανοίγει την οπή εκφόρτωσης και το αέριο πίεσης στο μπροστινό θάλαμο του εμβόλου ανυψώνει το έμβολο και ανοίγει το κανάλι.

Κλειστή κατάσταση: Αφού εξαφανιστεί το σήμα, η οπή εκφόρτωσης είναι κλειστή, η πίεση του αερίου στο πίσω θάλαμο του εμβόλου σπρώχνει το έμβολο να επαναφέρει και το κανάλι είναι κλειστό.

Τεχνικό πρότυπο

Πίεση εργασίας: 0.2 ~ 0.6MPa

Προδιαγραφή τάσης: DC24V ή AC220V/50Hz

Βαθμός προστασίας: IP65

Μέσο εργασίας: καθαρός αέρας

Εφαρμοστέα θερμοκρασία: Τύπος θερμοκρασίας δωματίου -25 ~ 85 ℃, τύπος υψηλής θερμοκρασίας -25 ~ 230 ℃.

Ζωή: 1 εκατομμύριο φορές

Προδιαγραφή εγκατάστασης της βαλβίδας Piston Pulse

Απαιτήσεις στεγανοποίησης: Η σύνδεση με σπείρωμα πρέπει να γεμίζεται με ταινία πρώτης ύλης PTFE ή στεγανοποιητικό νήμα και η συνδυασμένη επιφάνεια του πλαισίου διανομής αέρα πρέπει να είναι ομαλή και καθαρή.

Επεξεργασία πηγής αέρα: Ο σωλήνας εισόδου αέρα του πλαισίου διανομής αέρα θα πρέπει να εγκατασταθεί με φίλτρο και ρυθμιστή και ο πυθμένας είναι εξοπλισμένος με βαλβίδα αποστράγγισης για να διασφαλιστεί ότι ο συμπιεσμένος αέρας είναι ξηρός και απαλλαγμένος από ακαθαρσίες.

Ακρίβεια επεξεργασίας: Η τελική όψη εγκατάστασης του πακέτου αέρα σύμφωνα με την επεξεργασία του Σχήματος 2, για να διασφαλιστεί ότι η ανοχή μεγέθους και η τραχύτητα της επιφάνειας.

Απαιτήσεις καθαρισμού: Ο αερόσακος και ο φυσαλίδων θα πρέπει να καθαριστούν καλά πριν από την εγκατάσταση για να αποφευχθούν τα υπολειπόμενα συντρίμμια.

Σύνδεση

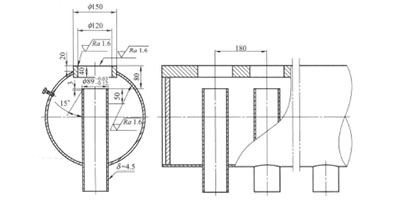

Κατά την εγκατάσταση με τη στρογγυλή πολλαπλή, οι διαστάσεις θα πρέπει να είναι σύμφωνα με το Σχήμα 3 για να εξασφαλιστεί η αντιστοίχιση της σύνδεσης (π.χ. φ150/φ120 διάφραγμα).

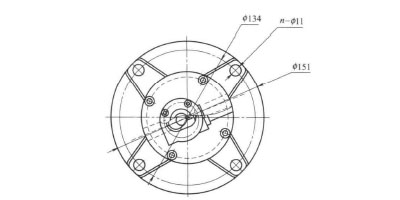

Το διάγραμμα κατεργασίας της σύνδεσης πολλαπλής (Εικόνα 2) καθορίζει τις διαστάσεις των κλειδιών: συνολικό πλάτος 180 mm, πλάτος 15 °, δ = πάχος τοιχώματος 4,5 mm.

Εξωτερικές διαστάσεις

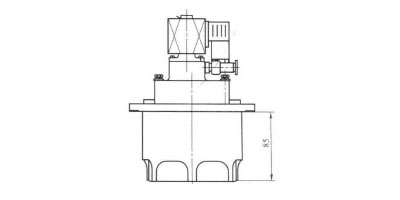

Οι εξωτερικές διαστάσεις της βαλβίδας παλμών εμβόλου 3 ιντσών φαίνονται στο σχήμα 3, με βασικές παραμέτρους όπως το συνολικό μήκος των 134 mm και οι οπές τοποθέτησης φ151mm.

Με το συμπαγές σχεδιασμό και την εύκαμπτη διάταξη blowpipe, η βαλβίδα είναι κατάλληλη για τη ζήτηση καθαρισμού τέφρας υψηλής απόδοσης στο σύστημα απομάκρυνσης σκόνης βιομηχανικής σκόνης. Με τη βελτιστοποίηση της δομής εμβόλου και του ηλεκτρομαγνητικού ελέγχου, επιτυγχάνει γρήγορη απόκριση και σταθερή λειτουργία και πληροί τις αυστηρές απαιτήσεις αξιοπιστίας και ακρίβειας για τα προϊόντα εξαγωγής.

Σχήμα.1 Εικόνα.2Σχήμα.3
