Παλμική βαλβίδα εμβόλου Optipow 135

Περιγραφή προϊόντος:

Η παλμική βαλβίδα εμβόλου Optipow135 είναι μια νέας γενιάς ενσωματωμένη βαλβίδα εμβόλου ηλεκτρομαγνητικού παλμού που αναπτύχθηκε με βάση την ηλεκτρομαγνητική βαλβίδα παλμού τύπου διαφράγματος και τον μηχανισμό εμβόλου. Κάνει τους παλμικούς πίδακες να λειτουργούν πολύ καλύτερα, δεν καταλαμβάνει πολύ χώρο και διευκολύνει τον σχεδιασμό του συστήματος τζετ.

Ο θάλαμος εργασίας του Optipow135 είναι διαφορετικός από τις παραδοσιακές βαλβίδες διαφράγματος επειδή δεν έχει ευάλωτα μέρη όπως ελαστικά διαφράγματα και ελατήρια πίεσης. Αντίθετα, χρησιμοποιεί ένα έμβολο κατασκευασμένο από υλικά υψηλής αντοχής, γεγονός που κάνει τη βαλβίδα εμβόλου ηλεκτρομαγνητικού παλμού να διαρκεί πολύ περισσότερο.

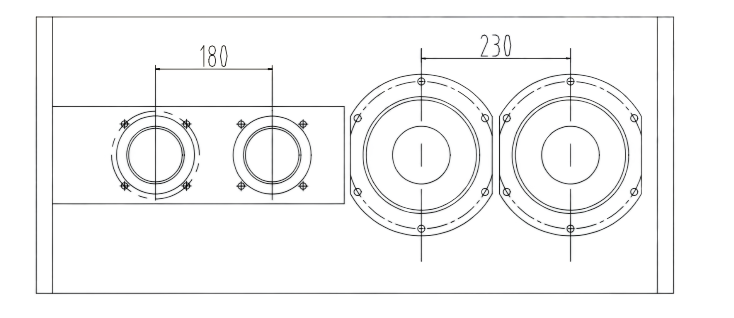

Σύγκριση της απόστασης εγκατάστασης μεταξύ των Optipow135 και τυπικών παλμικών βαλβίδων τύπου διαφράγματος ίδιας προδιαγραφής

Εικόνα 1

Σημείωση: Η απόσταση εγκατάστασης τόσο για το Optipow105 όσο και για το Optipow135 είναι 180 mm (ελάχιστο 160 mm).

Παράμετρος προϊόντος:

Οδηγίες εγκατάστασης

① Γεμίστε τα σπειρώματα με ταινία PTFE ή στεγανοποιητικό σπείρωμα για σύσφιξη και σφράγιση. Η επιφάνεια ζευγαρώματος της πολλαπλής αέρα πρέπει να είναι επίπεδη. Βεβαιωθείτε ότι η επιφάνεια ζευγαρώματος είναι επίπεδη, ευθεία και λεία για να εγγυηθείτε την απόδοση σφράγισής της.

② Εγκαταστήστε ένα φίλτρο και έναν ρυθμιστή πίεσης στον σωλήνα εισόδου της πολλαπλής αέρα και μια βαλβίδα αποστράγγισης στο κάτω μέρος της πολλαπλής αέρα για να διασφαλίσετε ότι δεν συσσωρεύεται νερό στην πολλαπλή και ότι ο πεπιεσμένος αέρας είναι στεγνός και καθαρός.

③ Η ακραία όψη για την εγκατάσταση της δεξαμενής αέρα πρέπει να υποβληθεί σε μηχανική κατεργασία σύμφωνα με το σχήμα μηχανικής κατεργασίας της δεξαμενής αέρα. Πληρείτε αυστηρά τις απαιτήσεις καθαριότητας για την επιφάνεια εγκατάστασης της δεξαμενής αέρα.

④ Πριν από την εγκατάσταση της βαλβίδας, βεβαιωθείτε ότι το εσωτερικό και το εξωτερικό της δεξαμενής αέρα και του σωλήνα αέρα είναι καθαρά και χωρίς σωματίδια υπολειμμάτων.

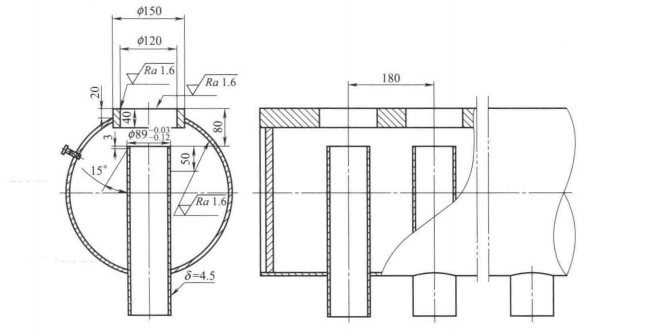

⑤ Ανατρέξτε στο Σχήμα 2 για το σχήμα μηχανικής κατεργασίας της σύνδεσης πολλαπλής αέρα.
