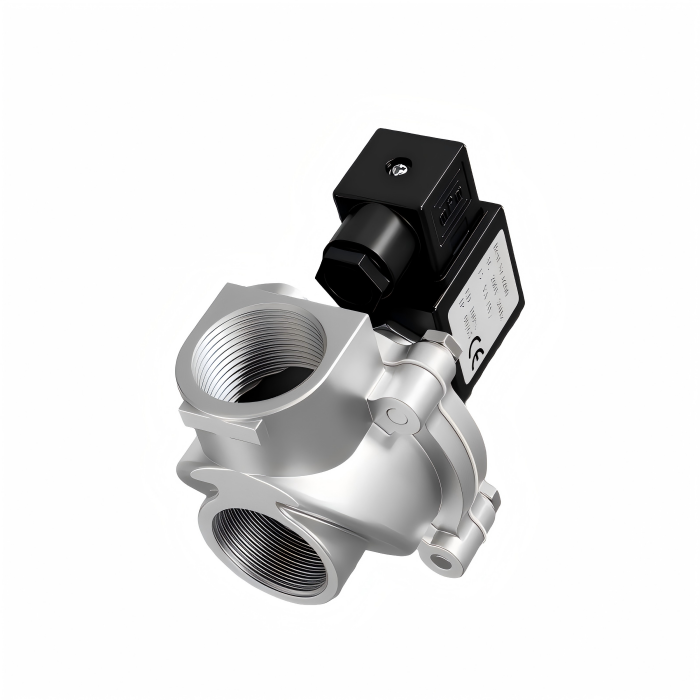

Παλμική βαλβίδα DMF-Z-20

DMF-Z-20 Ηλεκτρομαγνητική Παλμική Βαλβίδα Ορθής Γωνίας Η ηλεκτρομαγνητική βαλβίδα παλμού (γνωστή και ως βαλβίδα διαφράγματος) χρησιμεύει ως ο «διακόπτης» πεπιεσμένου αέρα για το σύστημα καθαρισμού παλμικού πίδακα στους συλλέκτες σκόνης σακουλών παλμικής εκτόξευσης. Ελεγχόμενο από σήματα από το όργανο ελέγχου παλμικής εκτόξευσης, εκτελεί διαδοχικά καθαρισμό με παλμικό πίδακα σε σακούλες φίλτρου ανά σειρά (ή διαμέρισμα), διατηρώντας την αντίσταση του συλλέκτη σκόνης εντός ενός προκαθορισμένου εύρους για να διασφαλίσει την ικανότητα επεξεργασίας και την αποτελεσματικότητα συλλογής σκόνης.

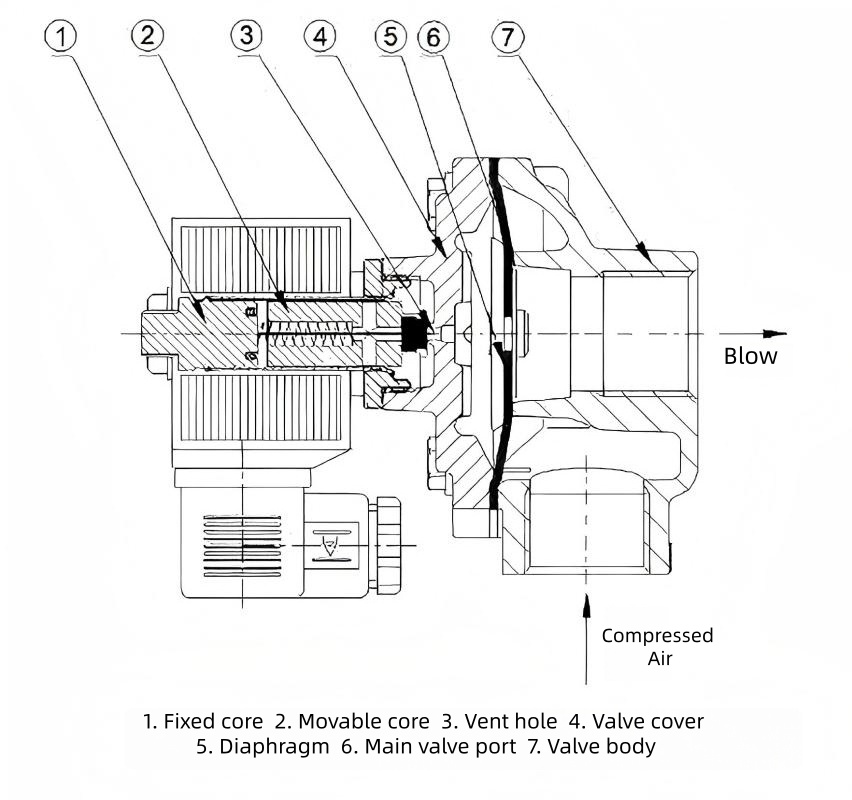

Σχηματικό διάγραμμα:

Δομικά Χαρακτηριστικά:

Το DMF-Z-20 είναι μια ηλεκτρομαγνητική βαλβίδα ηλεκτρικής παλμικής δεξιάς γωνίας. Τα δομικά του χαρακτηριστικά είναι τα εξής:

Σχεδιασμός ορθής γωνίας: Η είσοδος και η έξοδος σχηματίζουν γωνία 90°, εξασφαλίζοντας ομαλή ροή αέρα και καταλληλότητα για εγκατάσταση μεταξύ δεξαμενών αέρα και σωλήνων εμφύσησης συλλέκτη σκόνης.

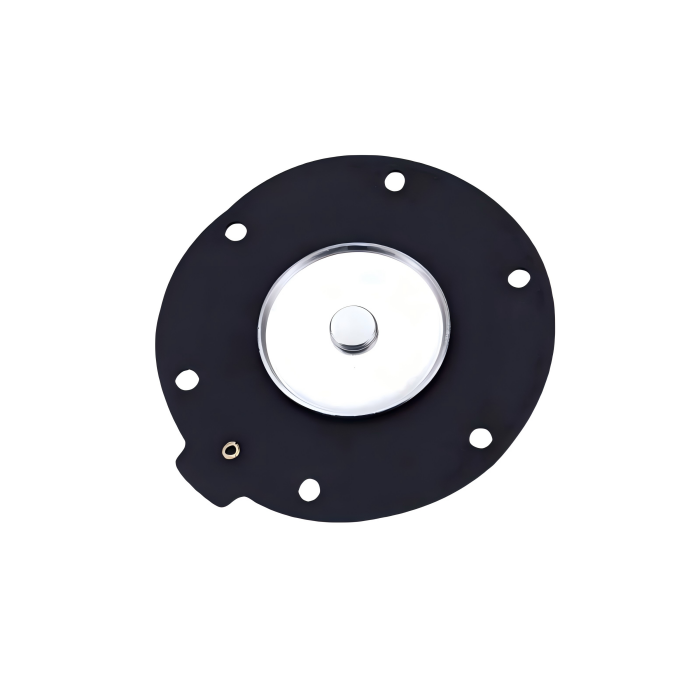

Βασικά εξαρτήματα: Περιλαμβάνει ηλεκτρομαγνητική κεφαλή, διάφραγμα, σώμα βαλβίδας και ελατήριο. Το σώμα της βαλβίδας είναι κατασκευασμένο από κράμα αλουμινίου, ενώ το διάφραγμα τυπικά διαθέτει δομή ενισχυμένη με ύφασμα από καουτσούκ νιτριλίου, προσφέροντας αντοχή στη φθορά και υψηλή απόδοση στεγανοποίησης.

Μέθοδος Σύνδεσης: Διαθέτει σπείρωμα σύνδεσης G3/4" με ονομαστική διάμετρο 20mm.

Ενεργοποίηση διαφράγματος: Λειτουργεί με πνευματικό διαφορικό πίεσης. Όταν ενεργοποιείται, η ηλεκτρομαγνητική κεφαλή ανοίγει τη θύρα ανακούφισης για να εξαερώσει την πίεση του πίσω θαλάμου, επιτρέποντας στο αέριο του μπροστινού θαλάμου να ανυψώσει το διάφραγμα για ανάδευση. Μετά την απενεργοποίηση, το ελατήριο επανέρχεται για να κλείσει το στόμιο, αποκαθιστώντας την κατάσταση σφράγισης.

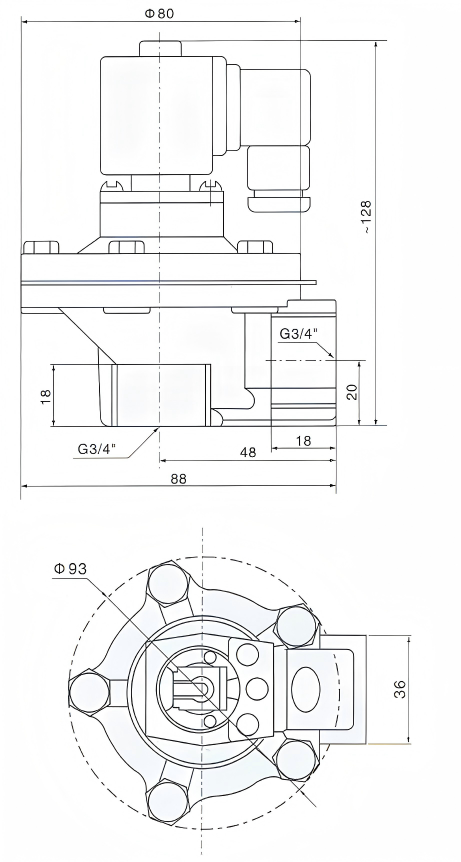

Συνολικές διαστάσεις DMF-Z-20:

Τεχνικά Χαρακτηριστικά:

Αρχή εργασίας:

DMF-Z-20 Ηλεκτρομαγνητική παλμική βαλβίδα ορθής γωνίας Το διάφραγμα χωρίζει τη βαλβίδα ηλεκτρομαγνητικού παλμού σε μπροστινούς και πίσω θαλάμους αέρα. Όταν παρέχεται πεπιεσμένος αέρας, εισέρχεται στον πίσω θάλαμο μέσω του στομίου του γκαζιού. Σε αυτό το σημείο, η πίεση του πίσω θαλάμου αναγκάζει το συγκρότημα του διαφράγματος να σφραγίσει την έξοδο της βαλβίδας, τοποθετώντας τη βαλβίδα ηλεκτρομαγνητικού παλμού στην «κλειστή» κατάσταση.

Ένα ηλεκτρικό σήμα από το όργανο ελέγχου παλμικής εκτόξευσης προκαλεί την απόσυρση του οπλισμού της βαλβίδας. Αυτό ανοίγει τη θύρα εξάτμισης στον πίσω θάλαμο, αποσυμπιέζοντάς την γρήγορα. Το συγκρότημα διαφράγματος κινείται προς τα πίσω, επιτρέποντας στον πεπιεσμένο αέρα να εκτοξεύεται μέσω της εξόδου της βαλβίδας. Η βαλβίδα εισέρχεται στην κατάσταση "ανοιχτή".

Όταν το ηλεκτρικό σήμα από τον ελεγκτή παλμικής εκτόξευσης σταματήσει, ο οπλισμός της ηλεκτρομαγνητικής βαλβίδας παλμού επαναφέρει. Η θύρα εξαγωγής του πίσω θαλάμου κλείνει και η πίεση στον πίσω θάλαμο αυξάνεται, αναγκάζοντας το συγκρότημα διαφράγματος να σφραγίσει σφιχτά στην έξοδο της βαλβίδας. Η ηλεκτρομαγνητική βαλβίδα παλμού επιστρέφει στην «κλειστή» κατάσταση.

Περιοχές Εφαρμογής:

Ο πυρήνας DMF-Z-20 έχει σχεδιαστεί για συστήματα καθαρισμού συλλεκτών σκόνης σάκων με παλμική εκτόξευση, συμβατός με σακούλες φίλτρου, φυσίγγια φίλτρου, κεραμικούς σωλήνες και άλλα στοιχεία φιλτραρίσματος. Χρησιμεύει ως ο «διακόπτης» πεπιεσμένου αέρα για το σύστημα ανάρρωσης. Οι εφαρμογές του συγκεντρώνονται σε βιομηχανικά περιβάλλοντα υψηλής σκόνης:

Έλεγχος περιβαλλοντικής σκόνης:Συστήματα καθαρισμού παλμικής εκτόξευσης συμβατά με διάφορους συλλέκτες σκόνης σακουλών/φυσιγγίων.

Βιομηχανική Παραγωγή:Οικοδομικά υλικά (τσιμέντο/άσβεστος), μεταλλουργία (χάλυβας/τήξη), εξόρυξη, χημικά, φαρμακευτικά προϊόντα, επεξεργασία ζωοτροφών, κατεργασία ξύλου, χαρτοποιία κ.λπ.

Άλλες εφαρμογές:Υποβοηθούμενη εμφύσηση σε πνευματικά συστήματα μεταφοράς και εξοπλισμός/συνθήκες λειτουργίας που απαιτούν καθαρισμό με παλμικό πίδακα.
