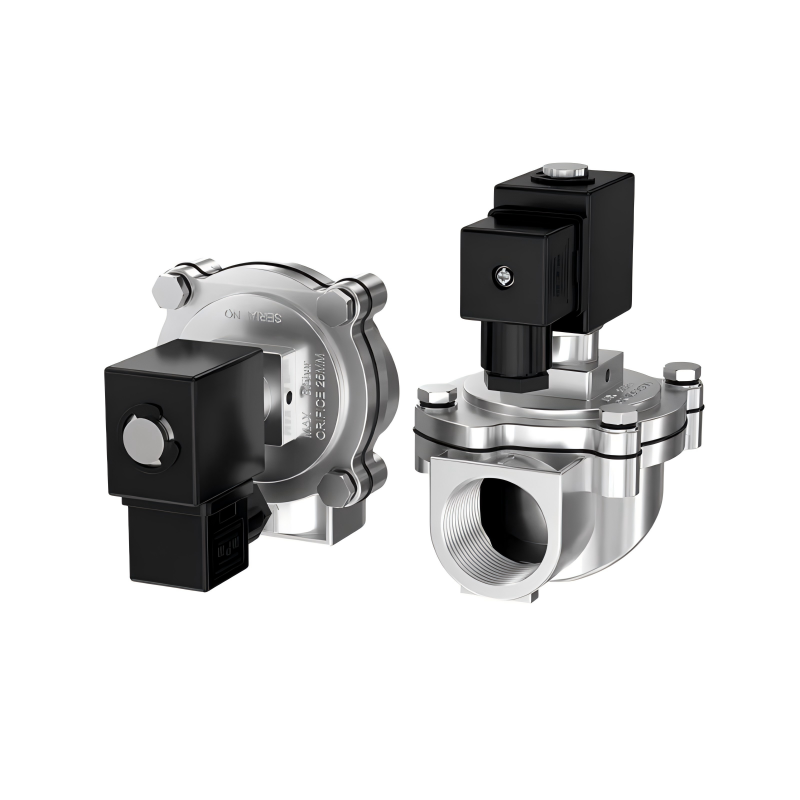

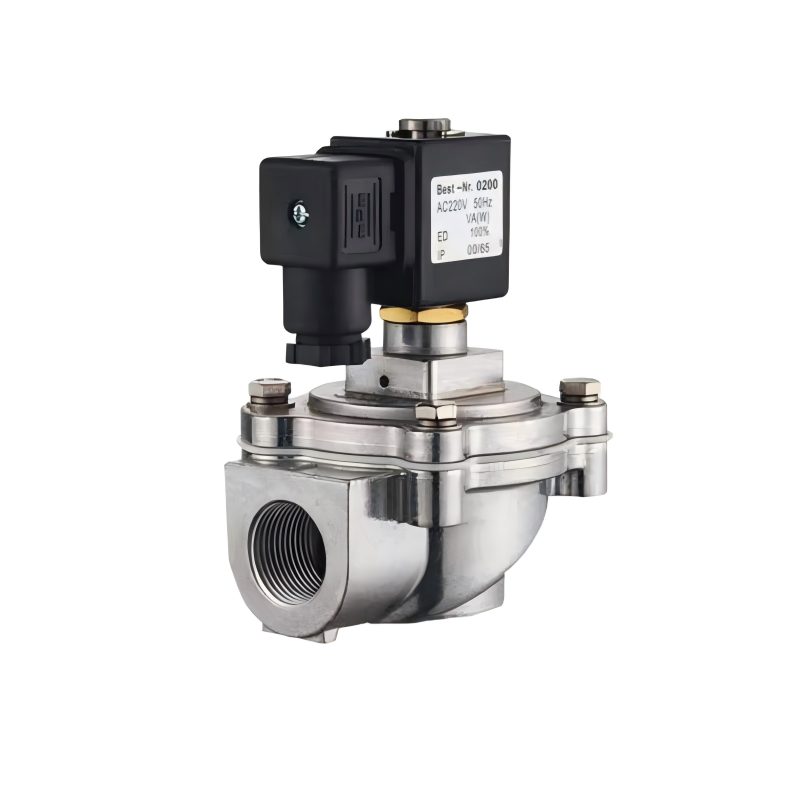

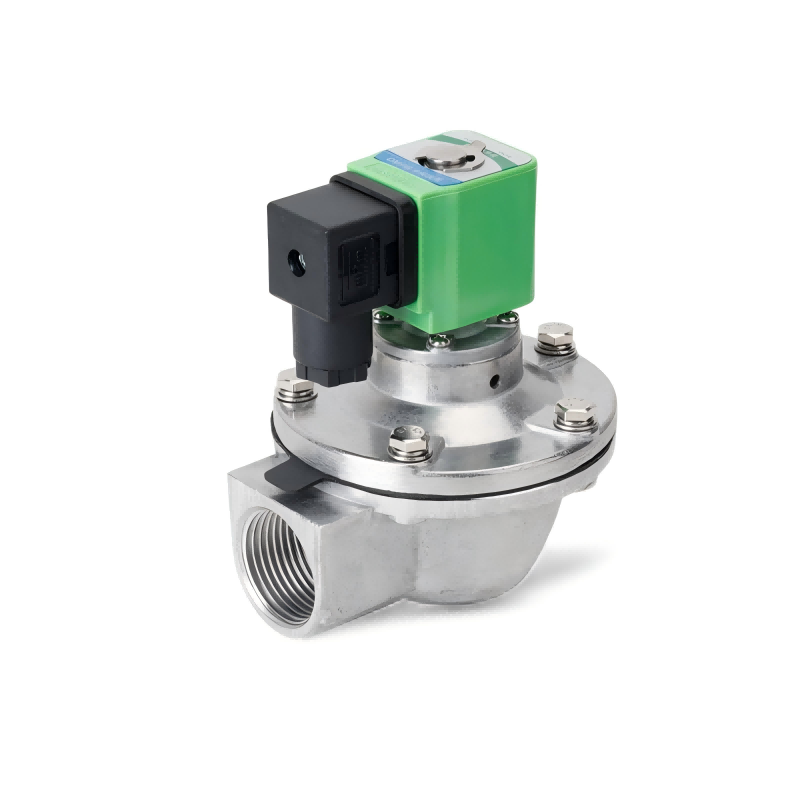

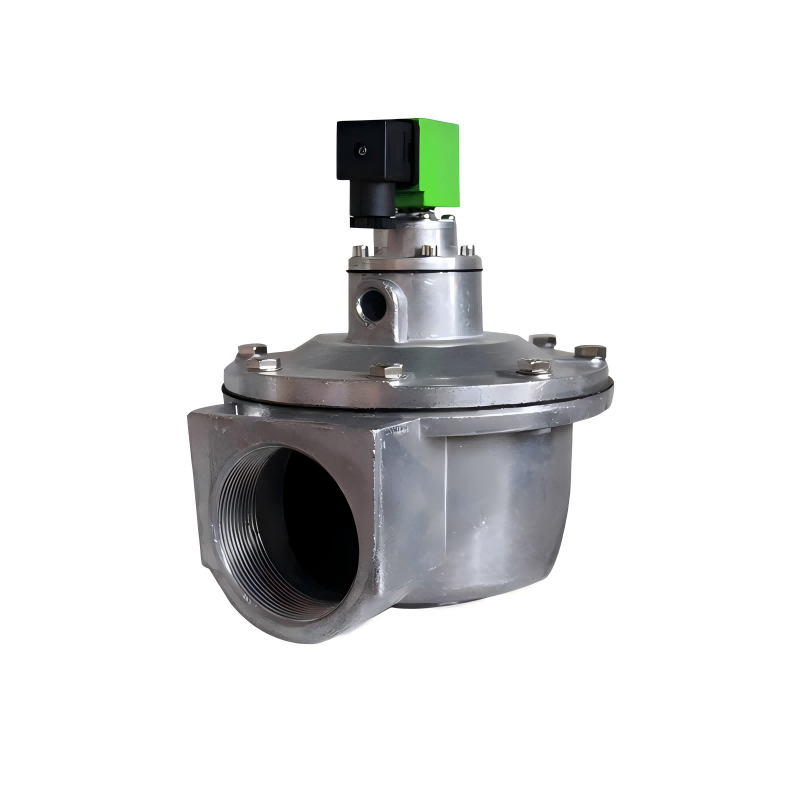

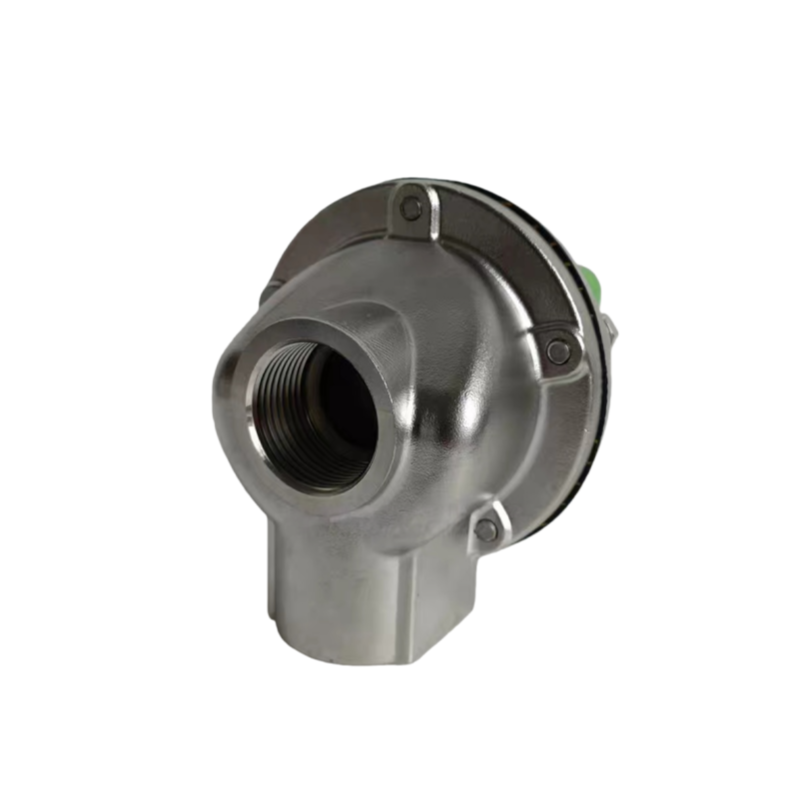

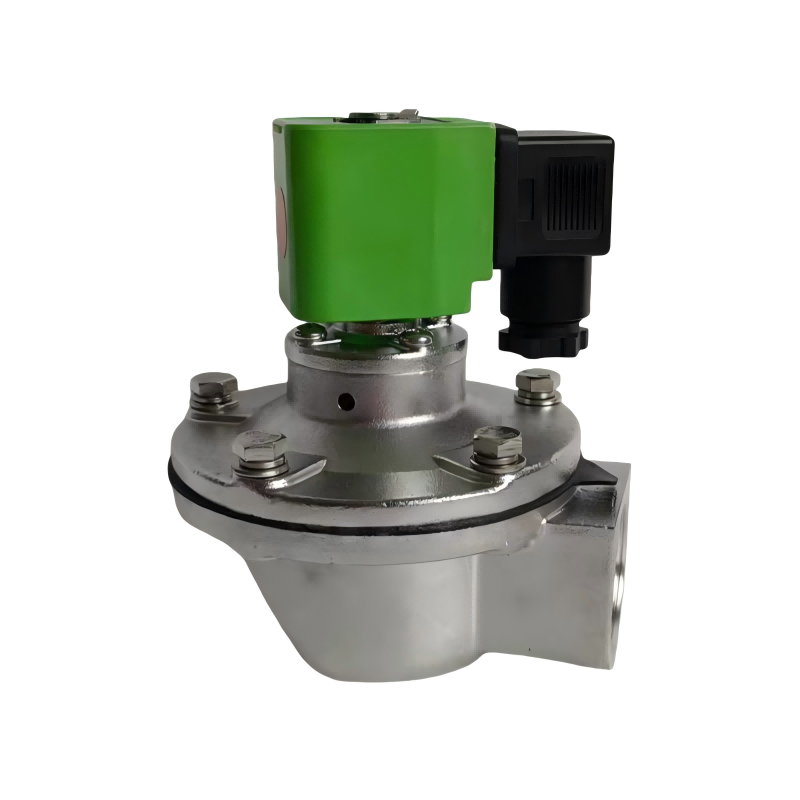

Παλμική βαλβίδα DMF-Z

Η ηλεκτρομαγνητική βαλβίδα παλμού ορθής γωνίας DMF-Z είναι μια εξειδικευμένη ηλεκτρομαγνητική βαλβίδα που έχει σχεδιαστεί ειδικά για χρήση με συλλέκτες σκόνης σακουλών. Χρησιμεύει ως διακόπτης πεπιεσμένου αέρα για το σύστημα καθαρισμού παλμικής εκτόξευσης σε συλλέκτες σκόνης σακούλας παλμικής εκτόξευσης. Ελεγχόμενο από σήματα εξόδου από το όργανο ελέγχου παλμικής εκτόξευσης, εκτελεί διαδοχικά καθαρισμό με παλμικό πίδακα σε σακούλες φίλτρου σειρά προς σειρά (ή θάλαμο προς θάλαμο). Αυτό διατηρεί την αντίσταση του συλλέκτη σκόνης εντός ενός προκαθορισμένου εύρους, διασφαλίζοντας την ικανότητα επεξεργασίας και την αποτελεσματικότητα συλλογής σκόνης, ενώ επιτυγχάνεται ο στόχος της απομάκρυνσης της σκόνης από τις σακούλες του φίλτρου.

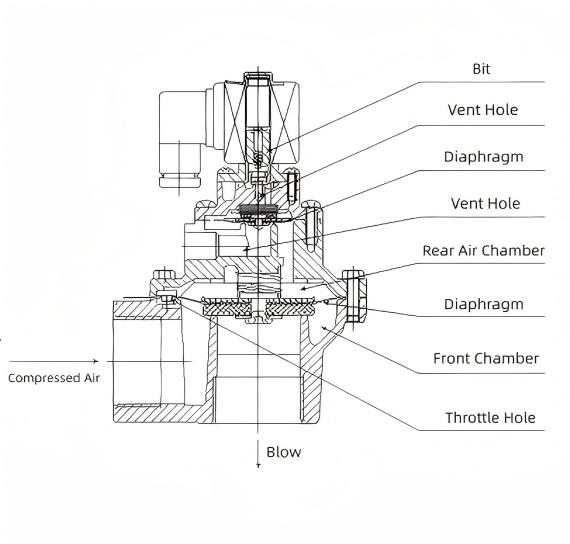

Σχηματικό Διάγραμμα

Δομικά Χαρακτηριστικά

Το σώμα βαλβίδας και το κάλυμμα της βαλβίδας ηλεκτρομαγνητικού παλμού ορθής γωνίας DMF-Z είναι κατασκευασμένα από χυτό κράμα αλουμινίου. Μετά την επιφανειακή επεξεργασία, παρουσιάζουν εξαιρετική αντοχή στη διάβρωση. Το διάφραγμα και το παρέμβυσμα στεγανοποίησης είναι βουλκανισμένα και σύνθετα χρησιμοποιώντας νέες διαδικασίες. Η ηλεκτρομαγνητική κεφαλή πιλότου αποτελείται από μαγνητικά υλικά και υλικά μαγνητικής θωράκισης από ανοξείδωτο χάλυβα. Τα ελατήρια και οι συνδετήρες είναι όλα κατασκευασμένα από ανοξείδωτο χάλυβα. Ο σωλήνας σύνδεσης του διανομέα αέρα (θάλαμος αέρα) και ο σωλήνας φυσητήρα του συλλέκτη σκόνης εισάγονται στην είσοδο και την έξοδο της βαλβίδας αντίστοιχα. Και τα δύο άκρα σφραγίζονται σφίγγοντας τα παξιμάδια συμπίεσης. Οι βαλβίδες είναι διαθέσιμες σε τρεις προδιαγραφές—20, 25 και 40S—για επιλογή σε συλλέκτες σκόνης με παλμική εκτόξευση με διάφορες ικανότητες χειρισμού (καθαρισμού) αέρα. Το σώμα και το κάλυμμα της βαλβίδας είναι χυτά για υψηλή πυκνότητα, με διαφανή επίστρωση λάκας που ενισχύει την αντοχή στη διάβρωση. Η σφράγιση διαφράγματος χρησιμοποιεί ένα σύνθετο μέταλλο-καουτσούκ για εξαιρετική ακαμψία και απόδοση χωρίς διαρροές. Η ηλεκτρομαγνητική κεφαλή πιλότου προσφέρει ισχυρή μαγνητική έλξη με απόκριση και αξιόπιστη λειτουργία. Η βαλβίδα παρουσιάζει ανώτερη απόδοση ανοίγματος, ανοίγοντας αξιόπιστα στο 85% της ονομαστικής τάσης. Επιδεικνύει επίσης εξαιρετική απόδοση κλεισίματος, στεγανοποιώντας αξιόπιστα σε πίεση αέρα 0,15 MPa.

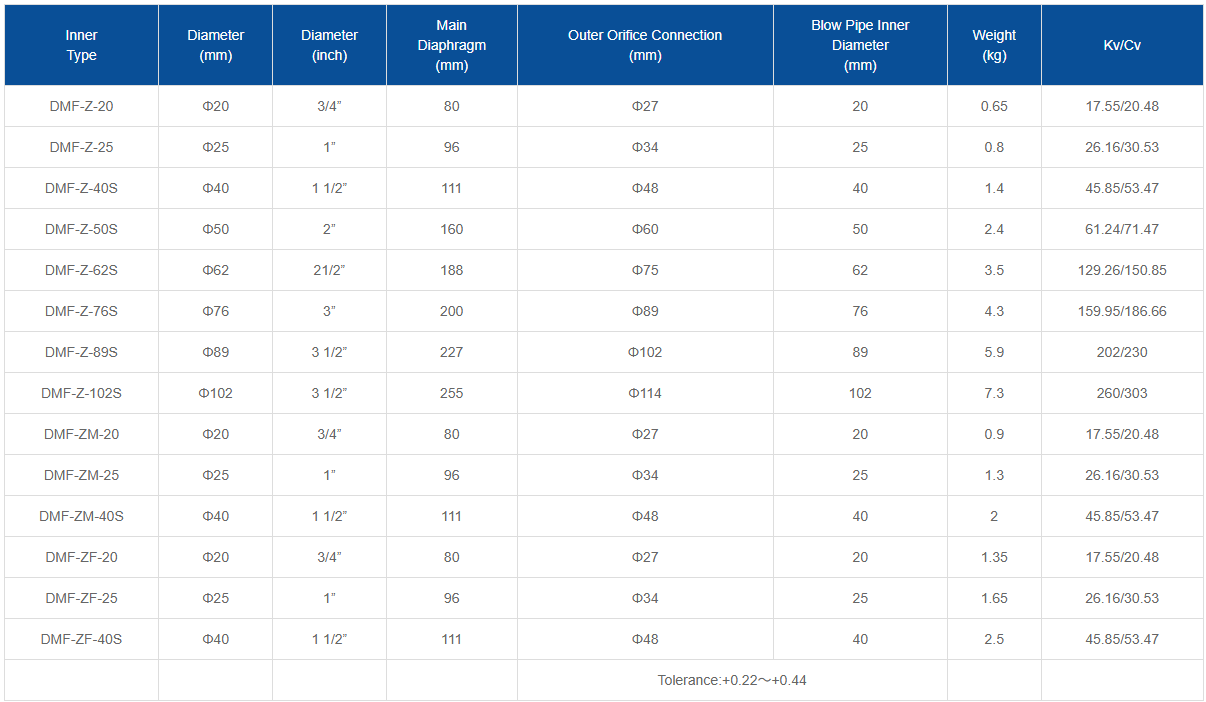

Παράμετροι

Αρχή Εργασίας

Το διάφραγμα χωρίζει τη βαλβίδα ηλεκτρομαγνητικού παλμού σε μπροστινούς και πίσω θαλάμους. Όταν ο πεπιεσμένος αέρας τροφοδοτείται μέσω της οπής του γκαζιού στον πίσω θάλαμο, η πίεση του πίσω θαλάμου αναγκάζει το διάφραγμα να σφραγίσει την έξοδο της βαλβίδας, θέτοντας τη βαλβίδα ηλεκτρομαγνητικού παλμού στην «κλειστή» κατάσταση. Όταν το ηλεκτρικό σήμα από τον ελεγκτή παλμικής εκτόξευσης σταματήσει, ο οπλισμός της ηλεκτρομαγνητικής βαλβίδας επαναφέρει. Ο εξαερισμός του πίσω θαλάμου κλείνει και η αυξημένη πίεση στον πίσω θάλαμο αναγκάζει το διάφραγμα να σφραγίσει την έξοδο της βαλβίδας, επιστρέφοντας την ηλεκτρομαγνητική βαλβίδα στην "κλειστή" κατάσταση. Η ηλεκτρομαγνητική βαλβίδα παλμού ελέγχει το άνοιγμα και το κλείσιμο της θύρας ανακούφισης του σώματος της βαλβίδας μέσω ηλεκτρικών σημάτων. Κατά την εκτόνωση της βαλβίδας, το πεπιεσμένο αέριο στον πίσω θάλαμο εξαερίζεται, ενώ το πεπιεσμένο αέριο στον μπροστινό θάλαμο στραγγαλίζεται από τη θύρα κενού του διαφράγματος, ανυψώνοντας το διάφραγμα για να ξεκινήσει η παλμική εμφύσηση. Όταν το σώμα της βαλβίδας σταματήσει να εκφορτώνεται, το πεπιεσμένο αέριο γεμίζει γρήγορα τον πίσω θάλαμο μέσω του στομίου απόσβεσης. Λόγω της διαφοράς στις περιοχές που φέρουν δύναμη και στις δύο πλευρές του διαφράγματος έναντι του σώματος της βαλβίδας, η δύναμη αερίου στον πίσω θάλαμο γίνεται κυρίαρχη. Αυτό κλείνει αξιόπιστα το διάφραγμα πάνω από τη θύρα εκκένωσης της βαλβίδας, σταματώντας την εκκένωση της βαλβίδας παλμού.

Περιοχές Εφαρμογής

Τομέας Εξοπλισμού Αφαίρεσης Σκόνης

Συλλέκτες σκόνης Baghouse: Ως το βασικό συστατικό του συστήματος καθαρισμού με παλμικό πίδακα, αυτές οι μονάδες ελέγχονται από ελεγκτές παλμικής εκτόξευσης για να φυσούν διαδοχικά πεπιεσμένος αέρας σε σακούλες φίλτρου, διατηρώντας την αντίσταση του συλλέκτη σκόνης εντός προκαθορισμένων ορίων. Αυτό εξασφαλίζει σταθερή ικανότητα επεξεργασίας και αποτελεσματικότητα συλλογής σκόνης, καθιστώντας τα ευρέως χρησιμοποιούμενα για τον έλεγχο της σκόνης στις βιομηχανίες εξόρυξης, δομικών υλικών, μεταλλουργίας και χημικών.

Παλμικοί συλλέκτες σκόνης Air-Box: Ορισμένες παλμικές βαλβίδες DMF-Z ορθής γωνίας μπορούν να ενσωματωθούν στα συστήματα παλμικής εκτόξευσης παλμικών συλλεκτών σκόνης κιβωτίου αέρα, λειτουργώντας παράλληλα με τη δομή του κιβωτίου αέρα για την επίτευξη αποτελεσματικής αφαίρεσης σκόνης.

Πεδίο Καθαρισμού Αέρα

Βιομηχανικός εξοπλισμός καθαρισμού αέρα: Χρησιμοποιείται για τον έλεγχο της ροής του αέρα, την αφαίρεση της σκόνης από τις επιφάνειες του φίλτρου, τη βελτίωση της απόδοσης καθαρισμού και την επέκταση της διάρκειας ζωής του φίλτρου. Κατάλληλο για βιομηχανίες με αυστηρές απαιτήσεις καθαριότητας αέρα, όπως ηλεκτρονικά, φαρμακευτικά προϊόντα και επεξεργασία τροφίμων.

Εμπορικά συστήματα καθαρισμού αέρα: Σε εξοπλισμό καθαρισμού αέρα για εμπορικά κέντρα, ξενοδοχεία, κτίρια γραφείων και παρόμοιους χώρους, οι παλμικές βαλβίδες DMF-Z βοηθούν στην επίτευξη αποτελεσματικής διήθησης και καθαρισμού αέρα.

Χημική Βιομηχανία

Διαχωρισμός και καθαρισμός αερίου: Χρησιμοποιείται σε μονάδες διαχωρισμού αερίων κατά τη διάρκεια της χημικής παραγωγής για τον ακριβή έλεγχο της ροής και της πίεσης αερίου, διασφαλίζοντας σταθερότητα και αποτελεσματικότητα στη διαδικασία διαχωρισμού.

Έλεγχος αερίου αντιδραστήρα: Στους χημικούς αντιδραστήρες, ρυθμίζει την είσοδο/έξοδο και την πίεση αερίου για να διατηρεί σταθερές συνθήκες αντίδρασης, βελτιώνοντας την ποιότητα και την ασφάλεια της αντίδρασης.

Τομέας Ενέργειας

Θερμοηλεκτρικοί σταθμοί: Ελέγχει τη ροή των αερίων και του ατμού της καύσης για τη βελτιστοποίηση των διαδικασιών καύσης, τη βελτίωση της ενεργειακής απόδοσης και τη μείωση των εκπομπών ρύπων.

Συστήματα καθαρισμού αερίου: Διαχειρίζεται την απομάκρυνση σκόνης και σωματιδίων κατά τον καθαρισμό αερίου για να διασφαλίσει την ποιότητα του αερίου και να ελαχιστοποιήσει τη ρύπανση του περιβάλλοντος.

Συστήματα ανάκτησης σκόνης

Χρησιμοποιείται για τη ρύθμιση της ροής, της πίεσης και της θερμοκρασίας αερίου για αποτελεσματική ανάκτηση και επαναχρησιμοποίηση της σκόνης, ελαχιστοποιώντας τη ρύπανση των καυσαερίων. Εφαρμόζεται σε στάδια ανάκτησης σκόνης σε τσιμέντο, κεραμικά, γυαλί και συναφείς βιομηχανίες.

Συστήματα Ελέγχου Υγρών

Χρησιμοποιήστε ηλεκτρομαγνητική δύναμη για να ρυθμίσετε με ακρίβεια την εισροή και εκροή υγρών στη βιομηχανική παραγωγή. Χρησιμοποιείται σε συστήματα μεταφοράς και μέτρησης υγρών για χημικές, φαρμακευτικές, μεταποιητικές βιομηχανίες τροφίμων και παρόμοιες βιομηχανίες.
