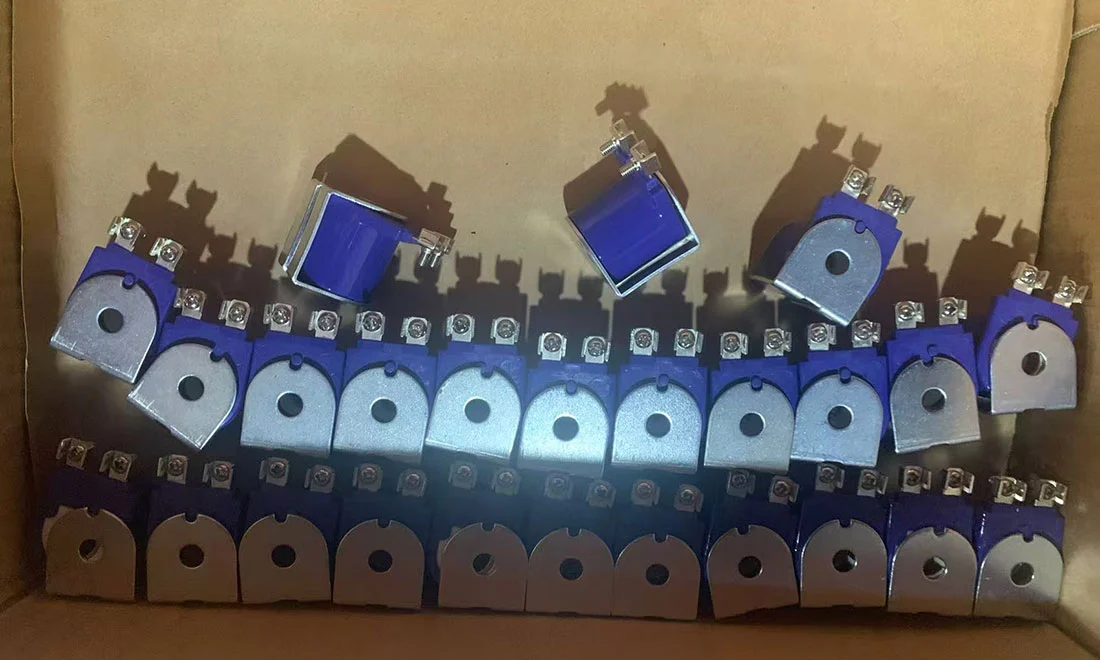

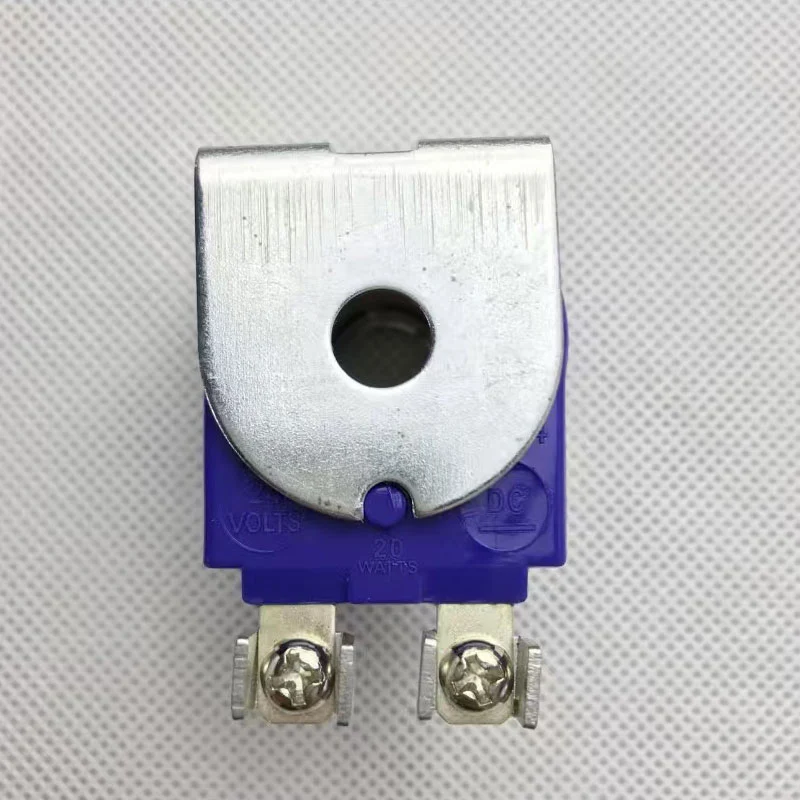

Δυτική βαλβίδα RCA3D2

Η πιλοτική βαλβίδα RCA3D2 είναι επίσης γνωστή ως πηνίο Series Series Series, η πιλοτική βαλβίδα είναι κατάλληλη για όλες τις βαλβίδες παλμών τύπου Goyen, τις βαλβίδες παλμών RCA3D και το κιβώτιο βαλβίδων παλμών.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Πεδίο εφαρμογής

Η πιλοτική βαλβίδα RCA3D2 είναι κατάλληλη για όλες τις βαλβίδες παλμών πνευματικού ελέγχου Goyen και είναι συμβατή με διάφορα συστήματα απομάκρυνσης σκόνης παλμών σε περιβάλλοντα Goyen. Αυτό εξασφαλίζει ότι μπορεί να λειτουργεί σταθερά σε σκληρές συνθήκες.

Οδηγίες εγκατάστασης πιλοτικής βαλβίδας RCA3D2

1. Απαιτήσεις οπών εγκατάστασης: Τρυσμένες οπές εγκατάστασης με διάμετρο φελιού19.3 - 19.4mm στην πλάκα εγκατάστασης της πιλοτικής βαλβίδας.

2. Πάχος πλάκας εγκατάστασης: Το πάχος της πλάκας χάλυβα εγκατάστασης πρέπει να υπερβαίνει τα 1,5 χιλιοστά για να εξασφαλιστεί η δύναμη εγκατάστασης.

3. Σφραγίδα και συναρμολόγηση:

ένα. Πριν σφίγγετε τα καρύδια, βεβαιωθείτε ότι ο δακτύλιος O είναι κατάλληλα εγκατεστημένος για να εγγυηθεί την απόδοση σφράγισης.

B. Συνιστάται να συναρμολογήσετε το ηλεκτρομαγνητικό πηνίο στη πιλοτική βαλβίδα πριν από την εγκατάσταση της πιλοτικής βαλβίδας για τη βελτίωση της απόδοσης εγκατάστασης.

4. Απαιτήσεις τάσης: Για να διασφαλιστεί η κανονική λειτουργία της βαλβίδας παλμών, η τάση εισόδου της ηλεκτρομαγνητικής βαλβίδας πρέπει να διατηρείται εντός της περιοχής -10% έως +15% της τάσης πηνίου.

Προδιαγραφές υλικού πιλοτικής βαλβίδας RCA3D2

Μέρη	Υλικό
Βαλβίδα	Κράμα αλουμινίου χύτευσης
Ράβδος ώθησης	304 από ανοξείδωτο χάλυβα
Οπλισμός	430FR από ανοξείδωτο χάλυβα
Δακτύλιος σφράγισης	Νιτρίλιο (καουτσούκ νιτρίλιο)
Παξιμάδι	Γαλβανισμένος ανθρακούχος
Βίδα	302 από ανοξείδωτο χάλυβα
Σφιγκτήρας	Ανθρακούχος χάλυβα (μηχανικά πιεσμένο)

Παραμέτρους λειτουργίας

• Συνιστώμενο πλάτος παλμού: 50-500 ms

• Συνιστώμενο διάστημα παλμού: 1 λεπτό ή περισσότερο

Παράμετροι απόδοσης προϊόντος

Δείκτες απόδοσης	Λεπτομέρειες παραμέτρων
Συντελεστής ροής	CV ＝ 0,32
Μέγιστη πίεση εργασίας	860 kPa
Ελάχιστη πίεση εργασίας	0 kPa
Ελάχιστη θερμοκρασία εργασίας	-40 ℃
Μέγιστη θερμοκρασία εργασίας	82 ℃
Εφαρμόσιμο αέριο	Μεσαίο αέρα ή αδρανές αέριο

Λεπτομέρειες μοντέλου παραγγελίας προϊόντος

Μέγεθος θύρας μοντέλου	Τύπος νήματος	Μέγεθος θύρας εξάτμισης
RCA3D0	1/8 "NPT	3,2 χιλιοστά
RCA3D1	1/8 "BSPP	3,2 χιλιοστά

Παραμέτρους λειτουργίας

Προδιαγραφές μοντέλου: Ανατρέξτε στις παραμέτρους K στο ηλεκτρομαγνητικό φύλλο δεδομένων τύπου Q και να επιλέξετε το συγκεκριμένο μοντέλο με βάση τις απαιτήσεις τάσης.

Παράδειγμα:

• RCA3D0 - 300 = 1/8 "Θύρα εισόδου NPT, τάση 200/240VAC, με τερματικό μπλοκ DIN.

• RCA3D1 - 336 = 1/8 "Θύρα εισόδου BSPP, Τάση 24VDC, με καλωδίωση ακροδεκτών βιδών (κατάλληλη για κιβώτια ηλεκτρομαγνητικής συναρμολόγησης).

Μέρη συντήρησης

• K0380: Περιλαμβάνει σφραγίδες δακτυλίου O-δακτυλίου νιτρίλιο, οπλισμό, ελατήρια και συγκρότημα Pushrod.

• K0384: Περιλαμβάνει σφραγίδες υλικού Viton και όλα τα εξαρτήματα από το K0380.

• Βάρος: RCA3D0, RCA3D1 (χωρίς πηνίο) είναι 0,174 kg
